СЕТЕВОЙ ФИЛЬТР 50 Гц - ПОЛЬЗА И ВРЕД

 О пользе сетевого фильтра

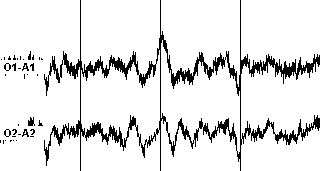

Фрагмент 1. Отведения О1-А1 и О2-А2. Фильтры 1 Гц – 70 Гц. Заметна некоторая «мохристость» кривых.

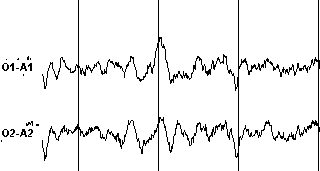

Включим сетевой фильтр 50 Гц. «Мохристость» уходит, доказывая, что она является результатом сетевого шума.

Кривые становятся более гладкими и «красивыми». Несомненная польза от использования сетевого фильтра!

О вреде сетевого фильтра

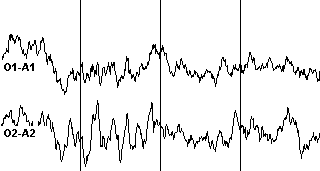

Посмотрим фрагмент 2. Тот же пациент, через 3 минуты после первого фрагменты. Сетевой фильтр включен. Заметная и достойная описания в заключении асимметрия в виде большей амплитуды в отведении О2-А2.

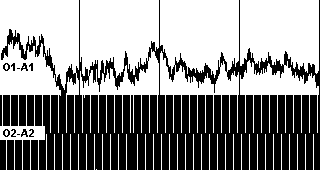

Убираем сетевой фильтр. Огромная помеха по амплитуде в отведении О2-А2, сигнала не видно.

На первый взгляд, это также свидетельствует об очевидной пользе сетевого фильтра. Однако на протяжении всей предшествующей записи никакой асимметрии не было. Проведем подробный анализ обоих фрагментов, используя дополнительно референциальные отведения.

Фрагмент 1. Нет сетевого фильтра. Очевидно, что небольшой шум в отведениях О1-А1 и О2-А2 вызван шумом в отведениях А1 и А2.

Фрагмент 1. Включаем сетевой фильтр. Помеха «уходит» с А1 и А2, соответственно «уходит» она и в отведениях О1-А1 и О2-А2. Обратите внимание, что колебания в отведениях А1-Ref и A2-Ref в целом синфазны.

Фрагмент 2. Сетевой фильтр включен. Обращает на себя внимание, что отведение О2-А2 почти идентично O2-Ref, асимметрия A1-Ref и A2-Ref. Кроме того, некоторые колебания в A1-Ref и A2-Ref не синфазны - в отличие от фрагмента 1.

Фрагмент 2 . Выключаем сетевой фильтр. Огромная помеха на канале A1-Ref, которая собственно и приводит к помехе в отведении О2-А2. Проверка электродов показала, что электрод А2 просто напросто оторвался и по каналу А2 поступал только шум.

Таким образом, «асимметрия» является артефактом! Однако использование сетевого фильтра не позволяло это увидеть. Очевидный вред от применения сетевого фильтра!

Использовать сетевой фильтр или нет?

Первый ответ – нет! Никогда не использовать сетевой фильтр во время записи. Отсутствие сетевого фильтра позволит идентифицировать участки записи с плохим импедансом и вовремя подправить электроды.

Второй ответ – иногда! Иногда – во время просмотра, только если сетевая помеха небольшая. Если же сетевая помеха очень большая, то лучше пропустить «шумящие» отведения при анализе данного участка.

 А.Г.Брутян
